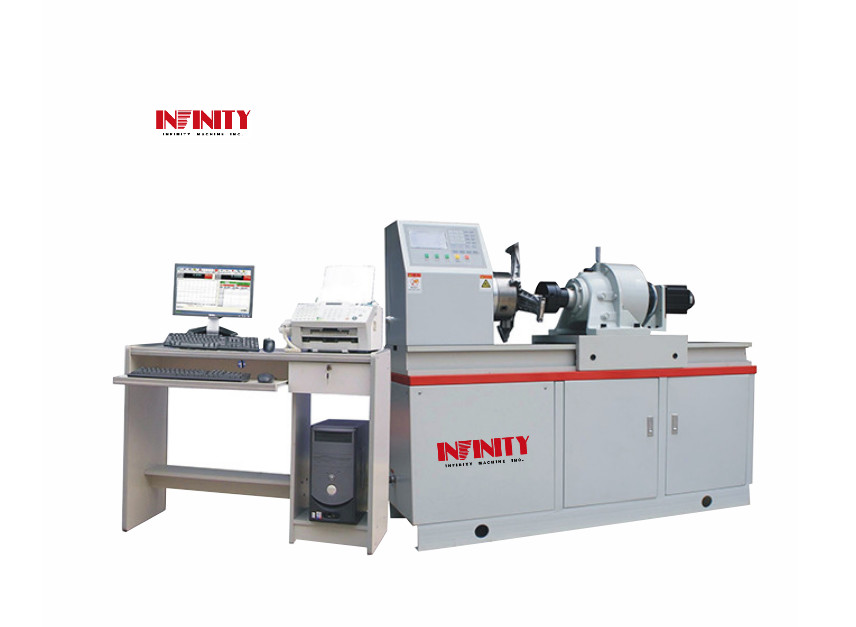

Monofase dell'anti prova di torsione della macchina di prova di torsione del metallo di 1000 N.m 0,75 chilowatt



Monofase dell'anti prova di torsione della macchina di prova di torsione del metallo di 1000 N.m 0,75 chilowatt



Modello: RS-8019



Scopo:



Questa macchina pricipalmente è utilizzata per i generi differenti del metalloide e del metallo di prova di torsione dei materiali, che possono realizzare il controllo di torsione e dell'angolo di torsione. Add ha collegato gli accessori che possono anche eseguire la prova antitorsione sulle parti e sulle componenti. Nell'ambito del modo di controllo del microcomputer, se è fornito di strumento di misura secondario di angolo, dati di prova accurati quale il modulo elastico di torsione (il modulo del taglio G) e lo sforzo proporzionale (TP) possono acquistarsi. È attrezzatura di prova necessaria per le entità di ispezione di qualità, istituti di ricerca scientifica degli istituti universitari e industriale ed imprese di estrazione mineraria.



Questa macchina è di tipo orizzontale struttura d'acciaio e l'esterno è della copertura dispruzzatura di alta qualità del piatto d'acciaio. Il sistema di azionamento adotta le componenti affidabili ed il rumore di funzionamento del sistema di azionamento è di meno che 60dB.



Il sistema di caricamento dell'azionamento adotta sistema di Panasonic del giapponese il servo per controllare. La misura di coppia di torsione adotta il sensore di coppia di alta precisione e la misura dell'angolo di giro adotta il codificatore fotoelettrico importato di alta precisione.



Strutture e principi:



A. Structure: Tipo orizzontale di modello struttura della Tabella



B. principi di funzionamento:

Il sistema di caricamento di questa macchina adotta il servomotore o la scatola di riduzione della girandola del cicloide e dell'operazione manuale per guidare. Le misure dell'angolo di giro e di torsione adottano il sensore di coppia di alta precisione ed il codificatore di alta precisione come pure il sistema di misurazione fotoelettrici importati del microcomputer.



Caratteristiche di C. Performance:

1. La misura elettrica indipendente ed il sistema di controllo possono inoltre controllo di computer, raccolta, l'analisi ed elaborare i dati di prova. Dati di prova

    e le curve sono visualizzate dinamicamente dopo il processo della prova. L'elaborazione e l'esposizione automatiche dei dati di prova sono finite vicino

    microcomputer come disegnando le curve dell'angolo e del torsione-tempo di torsione-torsione, stampante di collegamento per stampare fuori relazione sull'esperimento con la data di prova,

    numero di serie, materiali, torsione ed intensità che si conforma alle norme nazionali. Ha la funzione dell'inseguimento automatico e di misurazione

    di valore della forza di torsione ed angolo di torsione, velocità di carico indicanti e tenenti di punta ecc;

2. Adotta il sensore di coppia di alta precisione con il rapporto di risoluzione ±350000 e la portata di misurazione di torsione può raggiungere 2%~100%;

3. Ha la funzione del sovraccarico della protezione;

4. Utilizza la scatola cicloidale di riduzione della girandola ed il sistema del dispositivo di presa di forza è stabile ed affidabile;

5. È fornito di volantino per aggiustamento di precisione di torsione e la torsione iniziale può essere regolata a zero;

6. Liberamente la tavola mobile può essere adatta ai campioni in varie lunghezze.

7. È fornita di calcolatore per problemi commerciali di marche della corrente principale come macchina di controllo per compire la regolazione dei parametri della prova, stato di funzionamento

    controllo, raccolta di dati, analisi che elaborano, risultati dei test che visualizzano e che stampano ecc.

8. È premontata con i pacchetti di programmi della macchina della prova di torsione di RS_tester con il sistema di esercizio di Windows e la prova può essere effettuata

    secondo le norme o la norma nazionali richiesta dagli utenti.

9. Questa macchina si conforma alle norme della macchina di prova di torsione di GB/T 9370-1999, JJG 269-1981 e GB/T 239-1999 e prova materiale

    metodi.



Caratteristiche di software:



1) Schiarimento zero automatico: come il computer di controllo principale riceve l'ordine della prova cominci, il sistema di misura compirà automatico

    azzeri lo schiarimento;

2) Risparmi automatici: i dati e le condizioni di prova di prova possono compire i risparmi automatici per evitare la perdita di dati dovuto il guasto brusco o per dimenticare il risparmio.

3) Metodo di prova: il metodo di prova come la misurazione, l'esposizione ed analizzare può essere compiuto automaticamente dal microcomputer;

4) Modo di esposizione: i dati e le curve possono essere visualizzati dinamicamente dopo il processo della prova;

5) Rappresentazione di risultato: i risultati dei test possono libero accesso e le curve di dati possono essere analizzate nuovamente.

6) Traversale della curva: dopo che la prova è finita, il valore della forza della curva della prova indica ed i dati di deformazione possono essere scoperti dal topo. È conveniente

    e pratico accedere ai parametri della prova dei materiali.

7) Confronto di risultato: le multi-curve della caratteristica del campione possono super-essere posizionate, riapparire e parziale essere zumate per mezzo di colori differenti a

    realizzi l'analisi ed il confronto di un gruppo di campioni.

8) Prova in lotti: riguardo ai campioni con gli stessi parametri, la prova per una serie di campioni può essere attendente finito dopo l'una regolazione di volta.

9) Regolazione della prova: i tempi di angolo e di torsione di Pre-torsione possono essere fissati e la torsione costante compirà automaticamente per eliminare la tensione residua.

10) Relazione sull'esperimento: i dati di prova possono compire il processo automatico e visualizzare e possono stampare la relazione sull'esperimento con i dati di prova, il numero di serie, materiale,

       torsione e sopra in conformità con le norme nazionali. La programmazione e stampare possono procedere alla relazione sull'esperimento secondo il formato richiesto dagli utenti.

11) Sovraccarico della protezione: poichè il caricamento supera 5% del valore nominale, la macchina si fermerà automaticamente.

12) Diagnosi automatica: il sistema ha la funzione della diagnosi automatica. L'ispezione di sovrappressione, di straripamento e di surriscaldamento periodicamente

      continui sul sistema di misura e sul sistema di azionamento. Se c'è situazione anormale, la macchina automaticamente fermerà e implementerà la protezione.

13) I parametri conosciuti di 5 punti possono essere prestabiliti. Può regolare la velocità e raccogliere automaticamente i dati di prova. Poi, ritornerà e calcolerà

      rigidezza automaticamente.



Specificazione:

Carico massimo	1000N.m
Errore relativo	±1%
Gamma di misura di coppia di torsione	10-1000N.m
Gamma di misura di angolo di coppia di torsione	0°-100,000°
Errore relativo dell'angolo di coppia di torsione	±1%
Velocità	0.2-1000°/min, regolamento stepless di velocità
Distanza massima fra i mandrini	550mm
Dimensioni del campione del morsetto	¢6-¢32mm
Dimensioni esterne	1500×420×1250mm
Protezione di sicurezza	sovraccarico protezione e della protezione di straripamento, di sovrappressione e di surriscaldamento del sistema di controllo elettronico
Potere	monofase 0.75Kw
Peso	circa 550kg
Alimentazione elettrica	AC220V 50 hertz
Temperatura dell'ambiente	10℃~40℃
Umidità relativa	≤80%
