Controllo PLC Cinque stazioni macchina di prova di tiraggio del filo per la prova di resistenza al piegatura dell'oscillazione

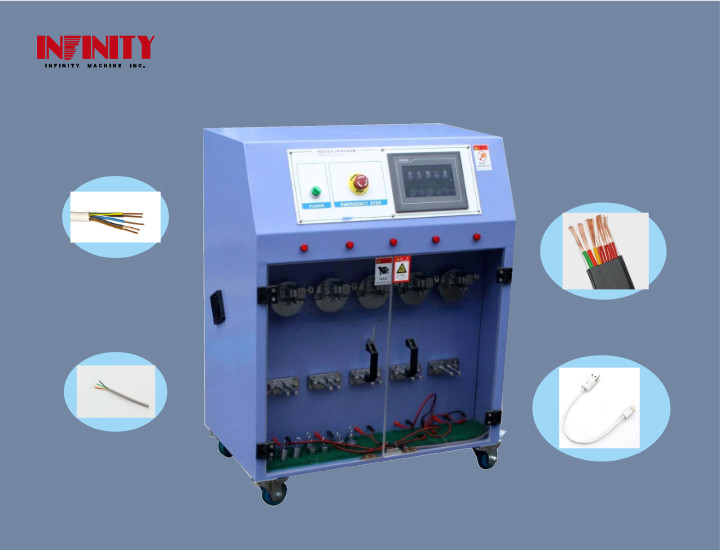

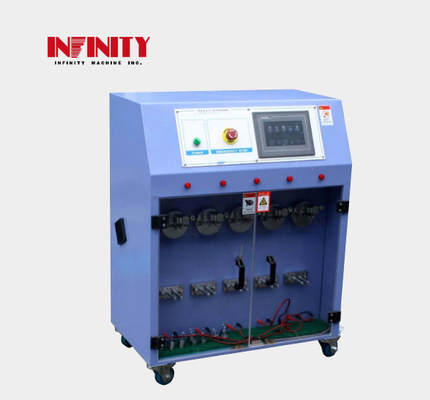

Macchina per la prova del tiraggio del filo a cinque stazioni

Numero di modello del prodotto: IC2095

Applicazione:

L'apparecchiatura è adatta per cavi multi-core, cavi di comunicazione, cavi per cuffie, cavi piatti, cavi di segnalazione, cavi di ricarica e altri cavi per la prova della resistenza al piegatura.una estremità del filo è tenuta corta, fissato sulla piastra rotante, il filo è verticalmente verso il basso, l'altra estremità lega il peso, la piastra rotante ruota a sinistra e a destra, causando ripetute piegature del filo, dopo molte prove,per valutare se la conduzione del filo è buona.

Caratteristiche:

1.Utilizzando il servomotore giapponese Panasonic AC, il posizionamento ad alta precisione è accurato, basso rumore, può essere utilizzato per lungo tempo.⁰Errore: ± 1⁰.

2Un circuito di raddrizzatore speciale di alimentazione viene utilizzato per migliorare la capacità di utilizzo a lungo termine e l'anti-interferenza del motore e dei componenti di esecuzione.

3L'interruttore fotoelettrico di alta precisione AUTONIS coreano è utilizzato per l'induzione dell'origine, con alta frequenza di impulsi e uso durevole.

4.Utilizzando il controller touch screen LCD TFT MCGS 7" come input del programma, controllo PLC, interfaccia cinese, facile da controllare.

5Le condizioni di prova sono impostate dal touch screen o dallo schermo LCD (impostazione dell'angolo, velocità, tempi di prova, tempi di misurazione, tempo di permanenza della rotazione e tempo di permanenza dopo più prove).

6- Cinque fili possono essere testati contemporaneamente.

7.Ogni gruppo è dotato di una linea di prova di segnale (prova di conduzione) e di una luce indicativa.l' indicatore della stazione corrente è spento e il conteggio è fermato.

Standard:

Prova di piegatura GBT 5023.2

Parametri delle specifiche:
