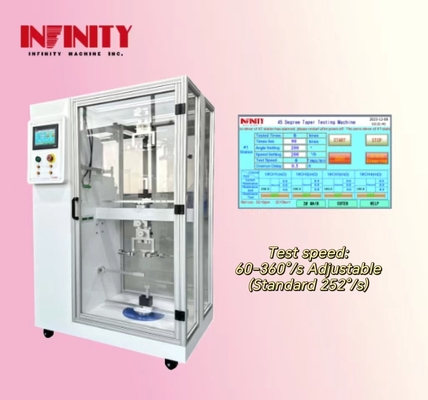

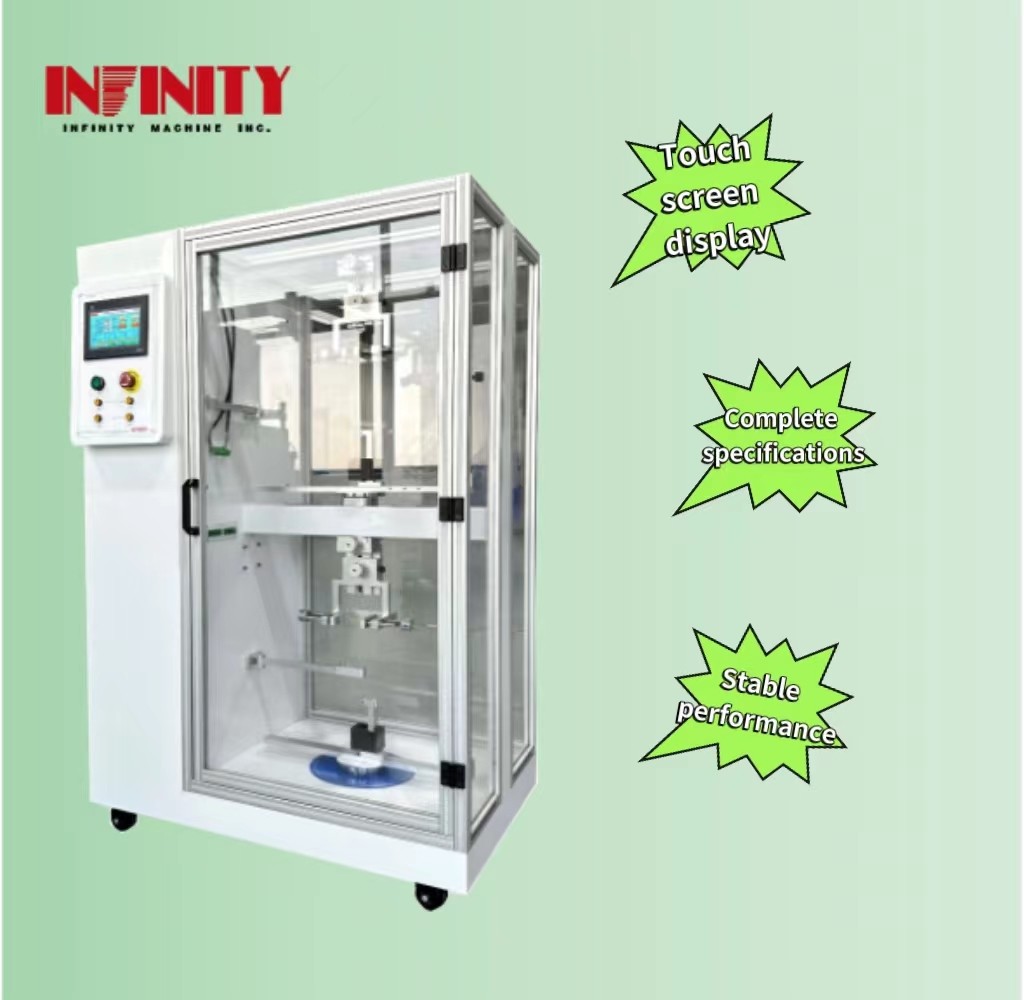

La macchina per la prova di trazione del filo a 45° di cono
Modello: IC1362
Applicazione:
Adatto per tutti i tipi di piccoli prodotti elettronici carica cavo di alimentazione, cavo auricolare, piccolo cavo multi-core per test di vita di rotazione obliqua 45 gradi.
Caratteristiche:
1. doppia progettazione stazione, controllo indipendente, risparmiare notevolmente lo spazio di prova, trasparente design di copertura protettiva, non solo conveniente per osservare lo stato di prova e migliorare la sicurezza delle attrezzature.
2. Taiwan WEINVIEW touch screen + Japan Mitsubishi PLC è utilizzato per il controllo del programma. Le condizioni di prova possono essere inserite sul touch screen,e le condizioni di prova e i tempi di prova possono essere visualizzati in tempo reale.
3. È azionato da un servomotore a corrente alternata Panasonic giapponese, decelerazione del riduttore planetario di precisione SHIMPO giapponese, trasmissione a cintura sincrona giapponese Mitsubishi, l'angolo di prova è accurato e controllabile,buona ripetibilità e utilizzo duraturo.
4.Con la funzione di rilevamento della conduzione del filo, il filo viene disconnesso durante la prova e l'allarme viene immediatamente bloccato.
5.Ha la funzione di rilevare il cambiamento di resistenza del filo e può impostare i limiti superiore e inferiore.Se la resistenza supera il limite durante la prova, interrompere immediatamente l'allarme.
Specificitàs:
| Progetto |
SSpecificità |
| Stazione di prova: |
2Slots |
| Provare il raggio di rotazione: |
280 mm |
| velocità di prova: |
60-360° / s regolabile (standard 252° / s) |
| Angolo di prova: |
0~±720° |
| Carico di prova: |
125 g e 250 g |
| Intervallo di rilevamento della resistenza del materiale della linea: |
0.01~2Ω |
| Tempi di prova: |
1 ~ 9,99,999 volte |
| Dimensioni della macchina: |
W1030×D 770×H1620 mm |
| Peso della macchina: |
155 kg
|
| Fonte: |
AC 220V 3A
|
Metodo di prova:
1.Fissare una estremità del cavo di alimentazione o del cavo per cuffie sull'apparecchio, come illustrato nella figura seguente, piegare nuovamente nell'estremità di 80-100 mm della pinza,e collegare con la linea di riferimento (la linea di riferimento passa attraverso due pulegge mobili come mostrato nella figura seguente, e l'altra estremità è collegata al peso).
2. Impostare la velocità a 252 gradi / secondo, l'angolo di rotazione è 720 gradi, ruotare 360 gradi e poi ruotare di nuovo a 360 gradi di nuovo all'origine fino al completamento dei tempi,controllare se il filo è buono.
3Se è necessario controllare se la prova del filo è difettosa o se la resistenza del filo cambia,entrambe le estremità del filo saranno collegate rispettivamente alla porta di rilevamento della conduzione della macchina o della resistenzaUna volta che la rottura del filo è difettosa o la variazione della resistenza supera il limite, la macchina interrompe automaticamente la prova e l'allarme.
SInterfaccia software:
Dimensioni della macchina:
Raccomandazione di prodotti correlati:
KICK Yank Tester: Adatto a tutti i tipi di piccoli prodotti elettronici per caricare il cavo di alimentazione, il cavo per auricolari, il piccolo cavo multi-core per la prova di vita di rotazione obliqua a 45 gradi.
I nostri servizi:
Assistenza all'attuazione, installazione, formazione, taratura, manutenzione preventiva, supporto tecnico, aggiornamento, riparazione e ricambi.
