| Luogo di origine: | Prodotto in Cina |
| Marca: | Infinity Machine |
| Certificazione: | CE ISO |
| Numero di modello: | ID6150 |
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | Negotiate |
| Imballaggi particolari: | Carta trasparente + spugna + cartone di legno |
| Tempi di consegna: | 20-30 giorni dopo la conferma dell'ordine |
| Termini di pagamento: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacità di alimentazione: | 200SET PER MESE |
| Nome del prodotto: | Macchina di prova dell'impatto automatico di una palla a caduta a tre assi | Modello: | ID6150 |
|---|---|---|---|
| Specificativi delle sfere di acciaio: | 20 g, 500 g, o come specificato | Specifica della palla acrilica: | 160 g O come specificato |
| Altezza della prova: | 50-1200 mm | Errore di altezza: | ± 1 mm |
| Potenza: | Servizi elettronici | Garanzia: | 1 anno |
| Evidenziare: | Macchina di prova di impatto a basso rumore,Macchina di prova di impatto automatico con palla a caduta,Macchina di prova di impatto del telefono cellulare |
||

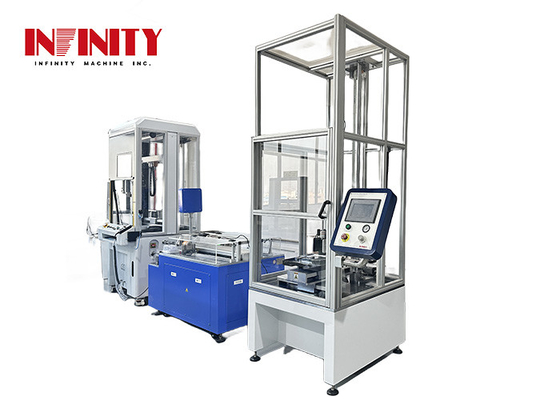

Macchina di prova dell'impatto automatico di una palla a caduta a tre assi
Numero di modello del prodotto: ID6150
Applicazione:

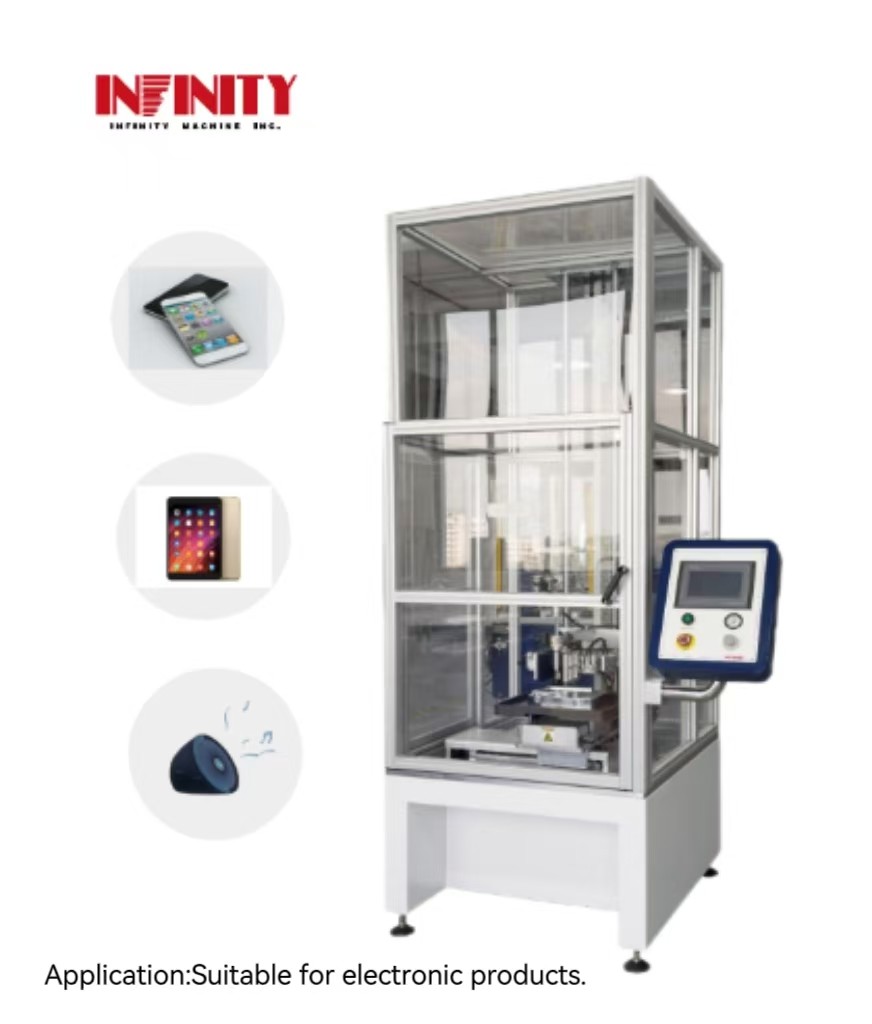

La macchina adotta la modalità di controllo PLC, l'ugello di aspirazione utilizza la pressione negativa del vuoto, tenendo diverse dimensioni di sfere d'acciaio, premere il pulsante di caduta, l'ugello di aspirazione,la palla di acciaio sarà utilizzata come prova di caduta libera, colpire la superficie del campione e testare la resistenza all'urto del campione, che è adatto per la prova di impatto di telefoni cellulari, tablet, prodotti audio e altri prodotti elettronici.
Caratteristiche:
1.L'apparecchiatura utilizza il metodo di assorbimento a vuoto per assorbire le sfere d'acciaio, che è più accurato del metodo meccanico di caduta delle artigli.può essere programmato per realizzare la prova automatica a ciclo multipunto e migliorare l'efficienza della prova.

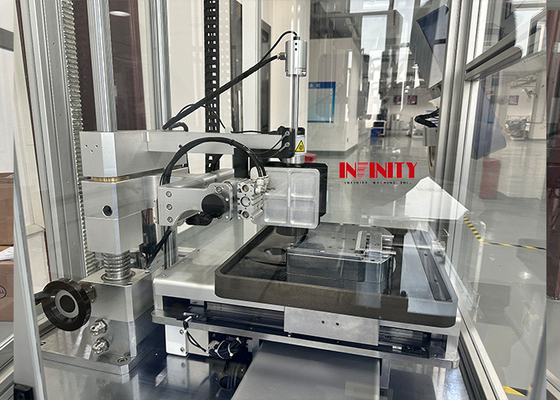

2Gli assi X, Y e Z sono azionati da un servomotore Panasonic giapponese, azionamento a vite a sfera di precisione, basso rumore e utilizzo durevole.
3.Lingua ha un'interfaccia semplificata / inglese, adatta per i clienti globali.
4.L'interfaccia di funzionamento del software è semplice e facile da usare. Il programma ha una funzione anti-stay progettata per garantire l'accuratezza e la sicurezza di ogni prova.
5.Unica funzione di ripristino automatico e raccolta automatica, può realizzare il test di ciclo automatico e non supervisionato.l'impatto della palla d'acciaio sul campione durante l'avvio e il funzionamentoQuando la piattaforma XY è posizionata nella posizione del foro del cono e del coassia della sfera,il cilindro viene rilasciato e cade la palla d'acciaioDopo che l'asse Z lascia cadere la palla, il ciclo viene eseguito.
6.L'intera macchina adotta la struttura del pavimento, il pannello di comando può ruotare, in modo che l'operatore più vicino all'area di prova, più conveniente carico e scarico campione.
7.L'apparecchiatura fornisce il perfetto meccanismo di rilevamento dei guasti dello stato di funzionamento e fornisce il corrispondente messaggio di informazione sugli errori,e conduce il rilevamento in tempo reale e l'elaborazione del guasto del servo, guasto dei sensori, guasto limite degli assi X, Y e Z, in modo da massimizzare la protezione della sicurezza personale e delle attrezzature.
8.Il dispositivo è dotato di una funzione laser a infrarossi in grado di individuare con precisione la posizione del punto di atterraggio e di facilitare al tester la determinazione accurata della posizione di prova.
9La formula di prova è memorizzata nella memoria ROM del sistema, che è semplice e conveniente da leggere e da modificare la posizione di prova.
Parametri delle specifiche:
|
PProgetto |
SSpecificità |
|
Specificativi delle sfere di acciaio |
20 g, 500 g o come specificato |
|
Specifica della palla acrilica |
160 g o come specificato |
|
Altezza di prova |
50-1200 mm |
|
Errore di altezza |
± 1 mm |
|
Percorso dell'asse X |
420 mm |
|
Percorso dell'asse Y |
300 mm |
|
La gamma di velocità dell'asse X |
1~100 mm/s |
|
La gamma di velocità dell'asse Y |
1~100 mm/s |
|
Intervallo di velocità dell'asse Z |
1-200 mm/s |
|
Dimensioni dell'apparecchiatura |
1140 × 1200 × 2700 mm |
|
Peso dell'attrezzatura |
Circa 530 kg |
|
Fornitura di energia di funzionamento |
AC220V 2A 50Hz |
|
Capacità dell'impianto |
1200 W |
Controllo del dispositivo Interfaccia:
Grafico di flusso d'azione:

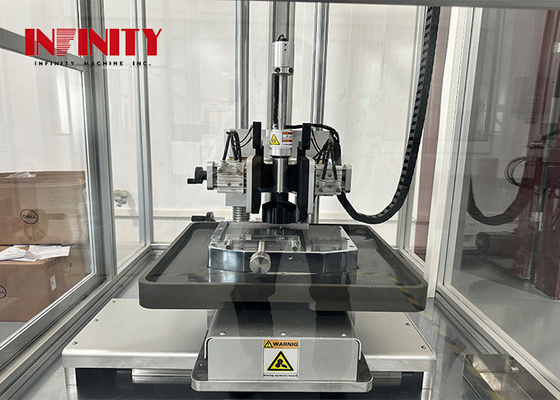

1.Clampare il campione e posizionare la palla al foro del cono
2L'asse Z scende e assorbe la palla d'acciaio.
3Prendi la palla d'acciaio e sali all'altezza di impatto impostata.
4.Posizionare le piattaforme X e Y al punto di impatto
5La palla cade e colpisce il punto di impatto.
6Nel momento in cui la palla rimbalza, il cilindro si allunga per fissare la palla d'acciaio per evitare un colpo secondario.
7Dopo che la piattaforma XY è posizionata nella posizione del foro conico ed è coassiale con la palla, il cilindro viene rilasciato e la palla d'acciaio viene abbassata.La palla d'acciaio si reimposta automaticamente al centro del foro conicoDopo che l'asse Z cade per raccogliere la palla, il ciclo viene eseguito.
Supporto e servizi:
IlMacchina di prova di impattoil supporto tecnico e i servizi relativi ai prodotti comprendono:
- Guida all'installazione e all'installazione
- Servizi di taratura e manutenzione
- Assistenza alla risoluzione dei problemi e alla riparazione
- Aggiornamenti e aggiornamenti del software
- Formazione e istruzione sul funzionamento e la sicurezza delle macchine
- Consultazione sulle norme e sulle procedure di prova
