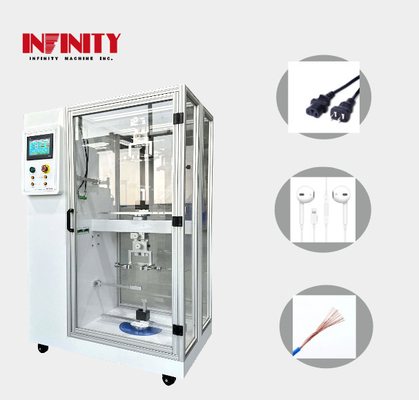

Macchina di prova di trazione di fili a cono 45° per la prova di trazione di fili multi-nucleo piccoli

                        Macchina di prova di trazione del filo a 45°Cone adatta per la prova di trazione di fili di piccole dimensioni a più nuclei

Modello: IC1362

Applicazione:

Adatto per tutti i tipi di piccoli prodotti elettronici carica cavo di alimentazione, cavo auricolare, piccolo cavo multi-core per test di vita di rotazione obliqua 45 gradi.

Caratteristiche:

• Progettazione a doppia stazione, controllo indipendente, risparmio considerevole dello spazio di prova, progettazione di copertura protettiva trasparente, non solo conveniente per osservare lo stato di prova e migliorare la sicurezza delle apparecchiature.
• Taiwan WEINVIEW touch screen + Japan Mitsubishi PLC è utilizzato per il controllo del programma.e le condizioni di prova e i tempi di prova possono essere visualizzati in tempo reale.

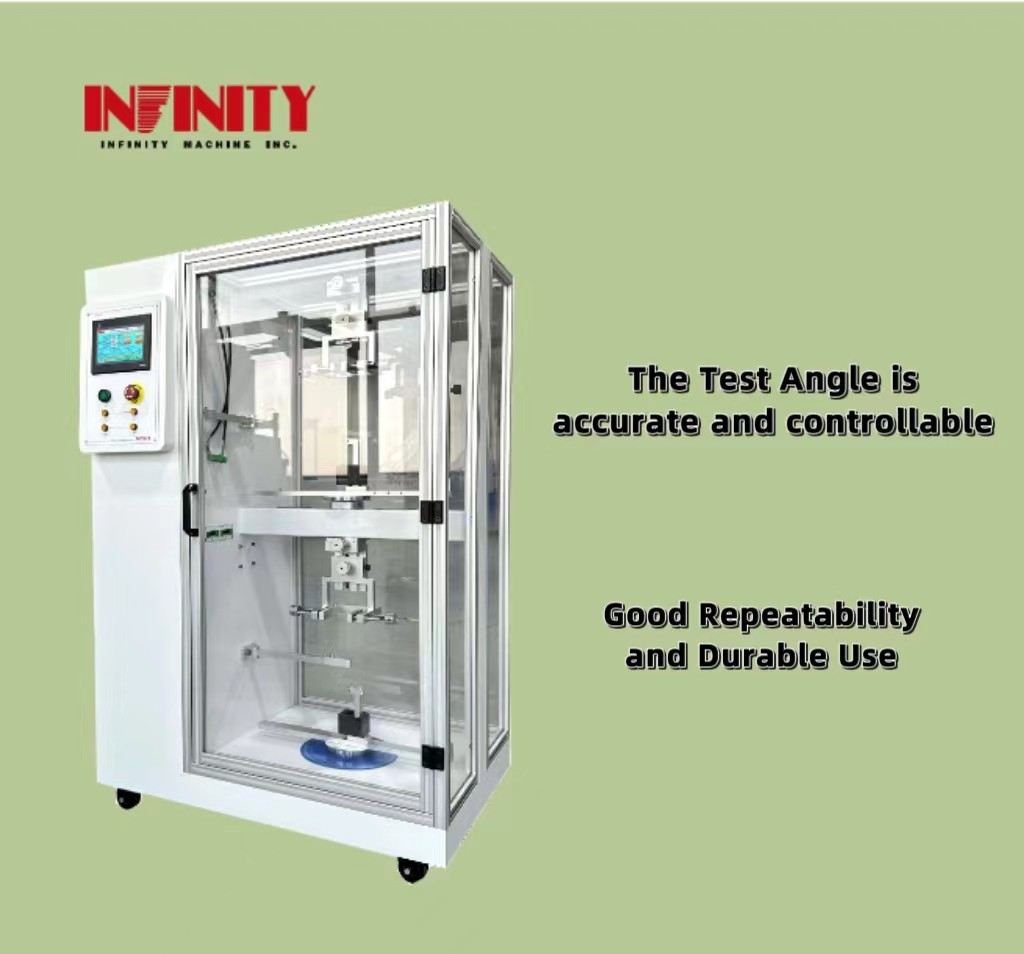

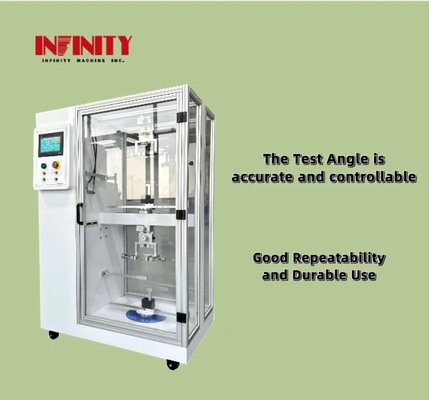

• È azionato da un servomotore alternativo Panasonic giapponese, decelerazione planetaria di precisione SHIMPO giapponese, trasmissione a cinghia sincrona giapponese Mitsubishi, l'angolo di prova è accurato e controllabile,buona ripetibilità e utilizzo duraturo.
• Con la funzione di rilevamento della conduzione del filo, il filo viene disconnesso durante la prova e l'allarme viene immediatamente bloccato.
• Se la resistenza supera il limite durante la prova, interrompere immediatamente l'allarme.

Specificitàs:

Metodo di prova:

1.Fissare una estremità del cavo di alimentazione o del cavo per cuffie sull'apparecchio, come mostrato nella figura seguente, piegare nuovamente nell'estremità di 80-100 mm della pinza,e collegare con la linea di riferimento (la linea di riferimento passa attraverso due pulegge mobili come mostrato nella figura seguente, e l'altra estremità è collegata al peso).

2. Impostare la velocità a 252 gradi / secondo, l'angolo di rotazione è 720 gradi, ruotare 360 gradi e poi ruotare di nuovo a 360 gradi di nuovo all'origine fino al completamento dei tempi,controllare se il filo è buono.

3Se è necessario controllare se la prova del filo è difettosa o se la resistenza del filo cambia,entrambe le estremità del filo saranno collegate rispettivamente alla porta di rilevamento della conduzione della macchina o della resistenzaUna volta che la rottura del filo è difettosa o la variazione della resistenza supera il limite, la macchina interrompe automaticamente la prova e l'allarme.

SInterfaccia software:

Dimensioni della macchina:

Raccomandazione di prodotti correlati:

1.KICK Yank Tester: Adatto per tutti i tipi di piccoli prodotti elettronici carica cavo di alimentazione, cavo auricolare, piccolo cavo multi-core per test di vita di rotazione obliqua di 45 gradi.

2.Macchina di prova della durata di vita del filo oscillanteIN-B6303:utilizzato principalmente per piccoli elettrodomestici. eseguire una prova di sollevamento e oscillazione al punto di collegamento del caricabatterie.

3.Macchina per la prova dell'oscillazione del filo a cinque stazioni:Adatto per cavi multi-core, cavi di comunicazione, cavi per cuffie, cavi piatti, cavi di segnale, cavi di ricarica e altri cavi per la prova della resistenza all'oscillazione e alla piegatura.

Supporto e servizi:

Assistenza all'attuazione, installazione, formazione, taratura, manutenzione preventiva, supporto tecnico, aggiornamento, riparazione e ricambi.

Imballaggio del prodotto:

Il Tester per la trazione del filoLa cassa sarà sigillata e etichettata con le informazioni sul prodotto per una facile identificazione.
