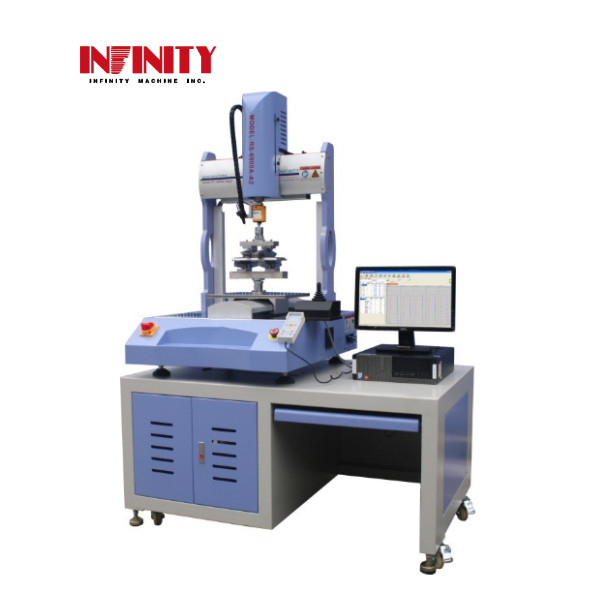

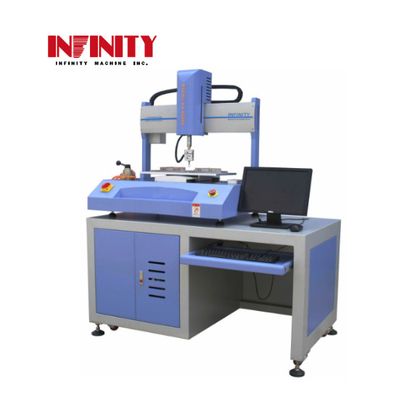

Macchina per test di rapporto clic di pulsanti, interruttori, tastiere, laptop, smartphone, compressione e flessione
Applicazione:
Questo tester multifunzione a controllo servo è controllato dagli assi X, Y, Z, ed è adatto per il test della forza dei pulsanti, la compressione di prodotti elettronici, il test di flessione a 3 punti e il test di flessione a 4 punti.
Specialità:
1. Il tester è mosso dagli assi X, Y, Z, dove X e Y servono a muovere la piattaforma di test, in modo da poter realizzare il test di compressione multipunto per i pulsanti
test di forza e test di compressione dei prodotti elettronici; l'asse Z è collegato al trasduttore per applicare la forza di test, raccogliere la forza di test e
controllare il tempo di compressione.
2. Il sistema è controllato da un software professionale per computer, in grado di impostare la forza di test, il tempo di test, i cicli di test e la velocità di test, e può raccogliere la
forza di test, il tempo di test, la velocità di test per generare il grafico di test.
3. Gli assi X, Y, Z sono azionati da servomotori Panasonic giapponesi; la trasmissione avviene tramite viti a sfera di precisione che consentono un basso rumore
e lunga durata.
4. Il tester è dotato di una scatola di controllo, l'operatore può anche utilizzare la scatola per l'impostazione del tester.
5. Il tester è di tipo da tavolo, con un tavolo speciale come accessorio.
6. L'interfaccia cinese o inglese è opzionale. L'unità (N, Lb, gf, kgf) può essere commutata liberamente.
7. Il metodo di test può essere impostato, salvato e richiamato per l'uso dal record di salvataggio. I dati e la curva possono essere stampati direttamente
8. È possibile creare la curva di smorzamento della durata, il rapporto di test può essere convertito in formato file Excel e PDF.
Parametri tecnici:
| Modello |
IF4331 |
| Metodo di azionamento dell'asse Z |
Servomotore Panasonic giapponese |
| Trasduttore |
50N(5kgf)1000N(100kgf) |
|
Gamma di azionamento (su e giù)
|
0~150mm |
| Gamma di test del carico |
0~50N(5kgf) o 0~1000N(100kgf) |
| Risoluzione del carico |
0.01N |
| Precisione del carico |
±0.5%F.S |
| Gamma di test dello spostamento |
0~150mm |
| Risoluzione dello spostamento |
0.001mm |
| Precisione dello spostamento |
±0.03mm |
| Gamma di velocità di test |
0.1~150mm/min |
| Metodo di azionamento dell'asse X-Y |
Servomotore Panasonic |
| Modalità di controllo |
X:(destra e sinistra) Y:(avanti e indietro) |
| Gamma di azionamento |
X:0~300mm Y:0~300mm |
| Risoluzione dello spostamento |
0.002mm |
| Precisione dello spostamento |
±0.05mm |
| Gamma di velocità di movimento |
5~200mm/sec |
| Dimensione massima del campione |
W300xD300mm |
| Peso |
Circa 250 kg |
| Dimensioni della macchina |
W765xD895mmxH1250mm |
| Dimensioni con tavolo |
W1400xD900xH1900mm |
Applicazione tipica:
1. La compressione multipunto:
Il grafico di test. L'asse Y è la forza (l'unità può essere N, Lb, gf, kgf), l'asse X è il tempo, l'unità è Secondi. L'impostazione per il grafico sottostante è di comprimere 5 kg per mantenere 5 secondi alla forza di 5 kg.
Il dispositivo di test. Il diametro dei cuscinetti di compressione sarà realizzato in base alle esigenze del cliente.
2. Test della forza dei pulsanti:
Il grafico di test per il test dei pulsanti.
Il dispositivo di test dei pulsanti.
3. Il test di flessione a 3 e 4 punti:
Il test di flessione a 4 punti è simile al test di flessione a 3 punti, la differenza è il dispositivo. Quindi, qui, verrà introdotto il test di flessione a 3 punti. Ci sono due modi per testare la flessione a 3 punti in questo tester, uno è il test di fatica di flessione a 3 punti e l'altro è il test di resistenza alla flessione a 3 punti.
Il grafico del test di fatica di flessione a 3 punti. Questo grafico di test è simile al grafico nel test di mantenimento della forza multipunto.
Il grafico simile al test di resistenza alla flessione a 3 punti.
Il dispositivo di flessione a 3 punti. Il dispositivo di flessione a 4 punti.
