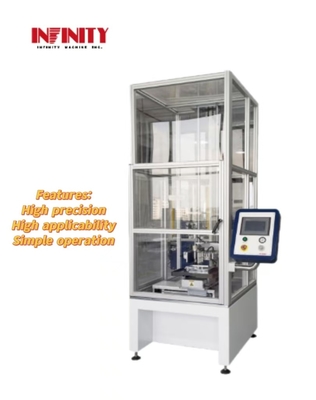

PLC macchina di prova di impatto automatico a sfera di caduta a tre assi per prodotti elettronici

Macchina di prova dell'impatto automatico di una palla a caduta a tre assi

Numero di modello del prodotto: ID6150


Applicazione:

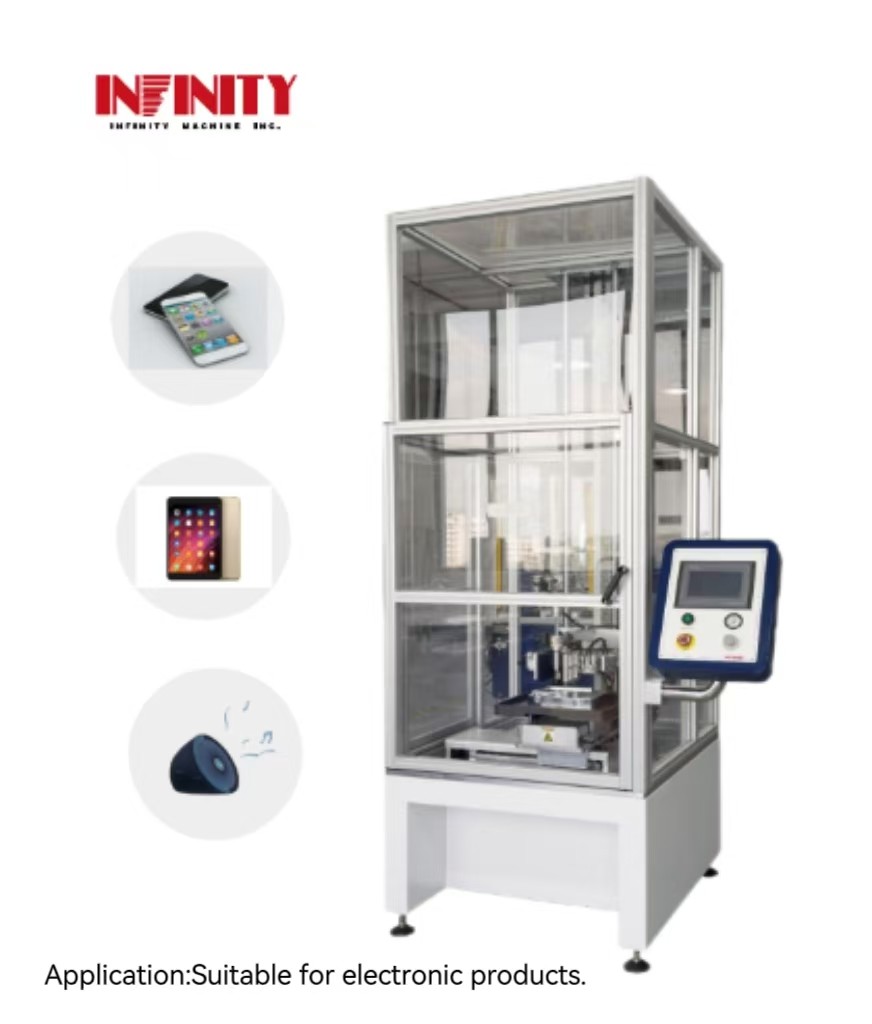

La macchina adotta la modalità di controllo PLC, l'ugello di aspirazione utilizza la pressione negativa del vuoto, tenendo diverse dimensioni di sfere d'acciaio, premere il pulsante di caduta, l'ugello di aspirazione,la palla di acciaio sarà utilizzata come prova di caduta libera, colpire la superficie del campione e testare la resistenza all'urto del campione, che è adatto per la prova di impatto di telefoni cellulari, tablet, prodotti audio e altri prodotti elettronici.

Caratteristiche:
1.L'apparecchiatura utilizza il metodo di assorbimento a vuoto per assorbire le sfere d'acciaio, che è più accurato del metodo meccanico di caduta delle artigli.può essere programmato per realizzare la prova automatica a ciclo multipunto e migliorare l'efficienza della prova.
2Gli assi X, Y e Z sono azionati da un servomotore Panasonic giapponese, azionamento a vite a sfera di precisione, basso rumore e utilizzo durevole.
3.Lingua ha un'interfaccia semplificata / inglese, adatta per i clienti globali.
4.L'interfaccia di funzionamento del software è semplice e facile da usare. Il programma ha una funzione anti-stay progettata per garantire l'accuratezza e la sicurezza di ogni prova.
5.Unica funzione di ripristino automatico e raccolta automatica, può realizzare il test di ciclo automatico e non supervisionato.l'impatto della palla d'acciaio sul campione durante l'avvio e il funzionamentoQuando la piattaforma XY è posizionata nella posizione del foro del cono e del coassia della sfera,il cilindro viene rilasciato e cade la palla d'acciaioDopo che l'asse Z lascia cadere la palla, il ciclo viene eseguito.
6.L'intera macchina adotta la struttura del pavimento, il pannello di comando può ruotare, in modo che l'operatore più vicino all'area di prova, più conveniente carico e scarico campione.
7.L'apparecchiatura fornisce il perfetto meccanismo di rilevamento dei guasti dello stato di funzionamento e fornisce il corrispondente messaggio di informazione sugli errori,e conduce il rilevamento in tempo reale e l'elaborazione del guasto del servo, guasto dei sensori, guasto limite degli assi X, Y e Z, in modo da massimizzare la protezione della sicurezza personale e delle attrezzature.
8.Il dispositivo è dotato di una funzione laser a infrarossi in grado di individuare con precisione la posizione del punto di atterraggio e di facilitare al tester la determinazione accurata della posizione di prova.
9La formula di prova è memorizzata nella memoria ROM del sistema, che è semplice e conveniente da leggere e da modificare la posizione di prova.

Parametri delle specifiche:


Controllo del dispositivo Interfaccia:


Grafico di flusso d'azione:

1.Clampare il campione e posizionare la palla al foro del cono


2L'asse Z scende e assorbe la palla d'acciaio.

3Prendi la palla d'acciaio e sali all'altezza di impatto impostata.

4.Posizionare le piattaforme X e Y al punto di impatto

5La palla cade e colpisce il punto di impatto.

6Nel momento in cui la palla rimbalza, il cilindro si allunga per fissare la palla d'acciaio per evitare un colpo secondario.

7Dopo che la piattaforma XY è posizionata nella posizione del foro conico ed è coassiale con la palla, il cilindro viene rilasciato e la palla d'acciaio viene abbassata.La palla d'acciaio si reimposta automaticamente al centro del foro conicoDopo che l'asse Z cade per raccogliere la palla, il ciclo viene eseguito.
