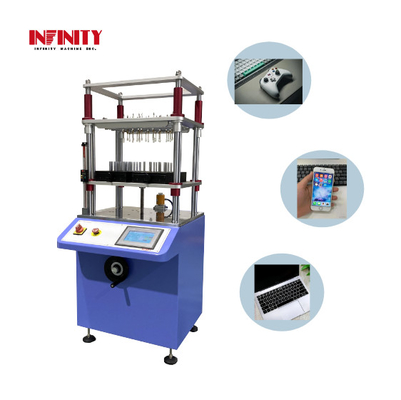

Accurate Durable High-speed Button Testing Machine per i prodotti elettronici Test

Macchina di prova a pulsanti ad alta velocità

Numero di modello: IN-3302

Applicazione:

Il dispositivo è utilizzato per tastiera di computer tastiera, notebook, telefono cellulare, calcolatrice, e-book, dizionario elettronico, controller di gioco, telecomando e altri prodotti elettronici.

Caratteristiche:

1.Il giapponese Panasonic è stato utilizzato^®Seromotore + SHIMPO^®Azionamento a riduttore di velocità planetario, basso rumore, utilizzo durevole;

2.Utilizzando il pulsante di pressione della sonda di regolazione del carico e dotato di un tavolo speciale di correzione del carico della sonda e di un peso elettronico che corregge l'uscita della sonda di regolazione del carico,la forza di colpo può essere controllata con precisione e la vita di stanchezza meccanica della chiave può essere veramente riflessa.

3.La macchina adotta come supporto acciaio con cuscinetto in acciaio di alta qualità THK® Giappone, trasmissione lineare con cuscinetto THK® Giappone, utilizzo durevole; il tavolo di prova è realizzato in alluminio con trattamento anodizzato,consistenza superficiale resistente all'usura, dotati di poroso per il posizionamento della pinza della tastiera;

4.Japan OMRON®7"TFT touch screen a colori + controllo PLC Mitsubishi®, interfaccia di funzionamento in inglese e cinese, due modalità di prova: modalità di prova continua -- modalità di prova continua rapida;Modalità di prova intermittente -- per soddisfare i requisiti di prova del tempo di tenuta della chiavetta, è possibile impostare il tempo di tenuta della pressione 0,1 ~ 99,99sec, aumento (testa fuori dal pulsante) tempo di residenza 0,1 ~ 99,99sec. tempi di prova 0 ~ 99999999 volte può essere impostato, con funzione di memoria di guasto di corrente,raggiungere il numero impostato di arresto automatico. Velocità di prova: 60~360 volte/minuto in modalità di prova continua, 5~100 volte/minuto in modalità di prova intermittente.

5.Utilizzando una scanalatura guida ad alta rigidità, può essere spostata avanti e indietro, la testa di misura può essere spostata a sinistra e a destra, fondamentalmente può misurare qualsiasi tasto.

6Sensore di forza integrato, può testare la pressione della testa in tempo reale, più accurato e conveniente.



Parametri delle specifiche:



Progetto	SSpecificità
Prova il viaggio.	10 mm
Diametro della testina	6 o 8 mm (durezza da 65, testa di silicone nero conduttivo, superficie di contatto sferica)
Staffa di pressione A	750 gf (10 serie)
Barre di pressione B	1500gf (10 serie)
Staffa di pressione C	3000 gf (10 serie)
Allo stesso tempo per raggiungere il numero di prodotti	12
Capacità di chiamata elettronica	5000gf livello di precisione 1
Distanza di sollevamento della piattaforma di lavoro	0~150 mm di sollevamento a mano, corrispondere al righello di altezza
Intervallo di conservazione del campione	460x320 mm
L'ambito di installazione della misurazione della testa	460x320 mm
Mantenere la pressione bassa per il tempo	0.1 a 99,99 secondi (impostazione disponibile)
Aumento del tempo di permanenza	0.1 a 99,99 secondi (impostazione disponibile)
Impostazione del numero di ciclo	0~99999999 volte (impostazione)
Velocità di prova	Modalità di prova continua 60~360 volte/min Modalità di prova continua 5~100 volte/min
Modello di prova	Modalità di prova continua, modalità di prova intermittente
Fittings di macchine	30 teste di misura di regolazione del carico (possono essere facoltative), 10 teste di misurazione fisse (possono essere facoltative), tabella di regolazione del carico (standard), standard di pesatura elettronica (5000 gf)
Volume	W680x D7300 x H1300mm
Peso	Circa 215 kg.
Fonte	1 ′′,AC220V, 5A

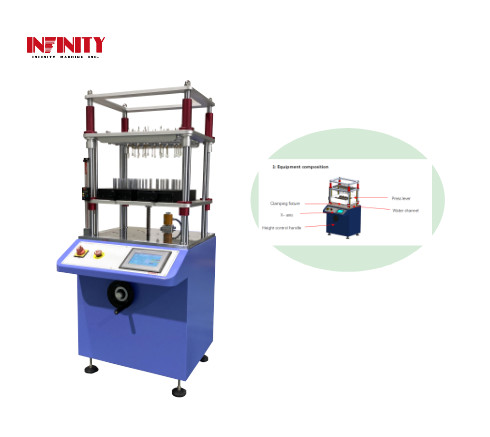

Descrizione dettagliata dell'attrezzatura:
