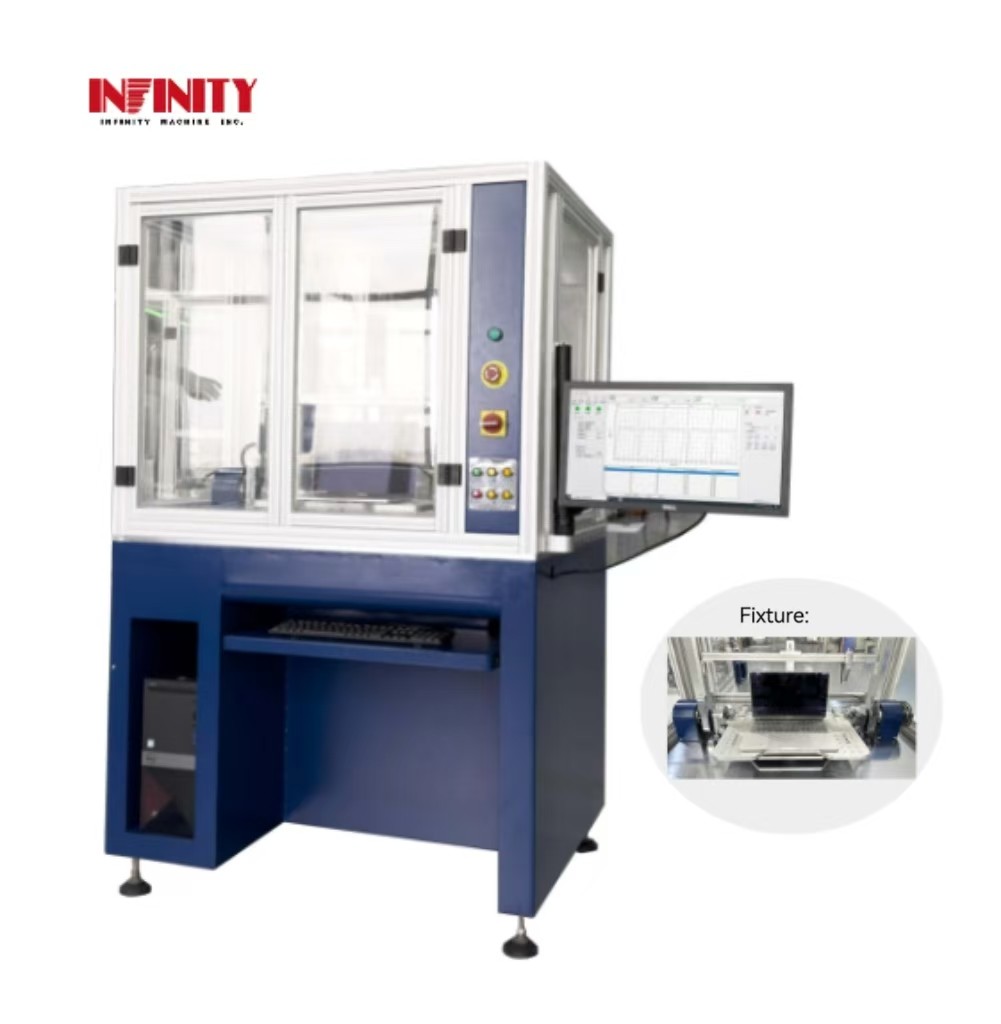

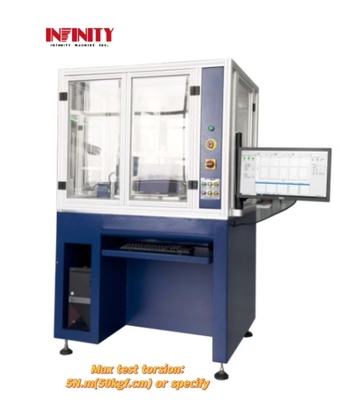

Macchina di prova della torsione dell'albero rotante automatico ad alta precisione con sensore di coppia di precisione SETECH

Testatore di torsione automatico dell'albero rotante

Modello:IF4321

Applicazione:

Questo dispositivo è applicabile alla HINGE e ai prodotti finiti di NOTE-BOOK per la prova di torsione (attenuazione della torsione) e di durata.e inviare il segnale di torsione raccolto al PC tramite USB3.0 modulo di comunicazione di isolamento fotoelettrico, che registra automaticamente la variazione della curva e disegna la curva di vita di attenuazione della torsione.Per raggiungere lo scopo di misurare la coppia sul prodotto finito (non è necessario smontare l'INGE), l'uso di un software per impostare le condizioni di prova, facile da usare, e tutti i dati possono essere memorizzati (condizioni di prova, curva angolo torsione, curva di decadimento vita, rapporto dei dati di prova... ecc.).

Caratteristiche:

1.Visualizzazione in tempo reale delle variazioni della coppia corrente e dell'angolo, è possibile visualizzare: curva coppia-angolo (N/m-Deg) o curva coppia-tempo (N/m-tempo).

2.Velocità di campionamento dei dati fino a 2000 volte al secondo.

3L'asse Z è azionato da un servomotore giapponese Panasonic, basso rumore, uso durevole.la coppia viene catturata ad alta velocità mentre la rotazione dell'asse Z è controllata con precisione per formare un circuito chiuso per completare la coppia di controllo.

4.La lingua può essere commutata in tre interfacce di funzionamento semplificata/tradizionale/inglese, le unità di coppia N, kN, lbf, kgf, gf e mm, cm, m, inch possono essere commutate a volontà,adatto a clienti globali.

5.Le condizioni di prova sono fissate da un software informatico (inclusi l'intervallo di misura dell'angolo, la posizione dell'origine della corsa, la velocità di misura, i tempi di misura, il tempo di pausa, N secondi dopo N volte di prova...). ... ecc.).

6.Può stampare e memorizzare grafici (curva angolo torsione + dati, curva attenuazione coppia + dati, rapporti di prova).

7Il titolo del verbale di prova, le specifiche del prodotto, la data di prova, l'operatore, il numero del fascicolo, ecc., possono essere modificati in qualsiasi momento (sia in cinese che in inglese).

8.Mantenere automaticamente i dati originali, i vecchi dati di prova possono essere caricati in qualsiasi momento, archiviati, adattati e stampati.

9.Il rapporto può determinare automaticamente Passato o Fallito in base ai limiti superiore e inferiore impostati e generare automaticamente il valore massimo della coppia,valore minimo della coppia e valore medio dei tempi di prova correntiIl valore massimo della coppia, il valore minimo della coppia e il valore medio di ciascuna curva possono essere generati.

10.Registra automaticamente ogni curva angolo di torsione, curva di attenuazione della coppia + dati.

11Rapporto della curva di attenuazione della torsione: mostra la relazione tra la variazione del valore di torsione (attenuazione) e il numero di volte durante l'intera prova.

12Azionato da un servomotore giapponese Panasonic, con un alto codice di impulsi di 2500 r, posizionamento ad alta precisione, basso rumore, grande coppia, può essere utilizzato per lungo tempo.

13.Usa il sensore di coppia di precisione Korea SETECH per misurare la coppia con una precisione fino a ± 0,5% FS.

14.L'applicazione di una forza su due lati garantisce che i bracci sincroni sincroni sincroni non tremano e che la forza di acquisizione sia molto precisa durante la prova;È dotato di un dispositivo di abbinamento dell'asse su due lati per garantire la coerenza e la precisione di prova dell'asse HINGE sottoposto a prova..

Sparametro di specificazione:

Curva: Tor- Sione- tempo (kgf.cm-tempo)

FIxture:

Supporto e servizi:

La torsioneMacchina di provail supporto tecnico e i servizi relativi ai prodotti comprendono:

- Guida all'installazione e all'installazione

- Servizi di taratura e manutenzione

- Assistenza alla risoluzione dei problemi e alla riparazione

- Aggiornamenti e aggiornamenti del software

- Formazione e istruzione sul funzionamento e la sicurezza delle macchine

- Consultazione sulle norme e sulle procedure di prova
