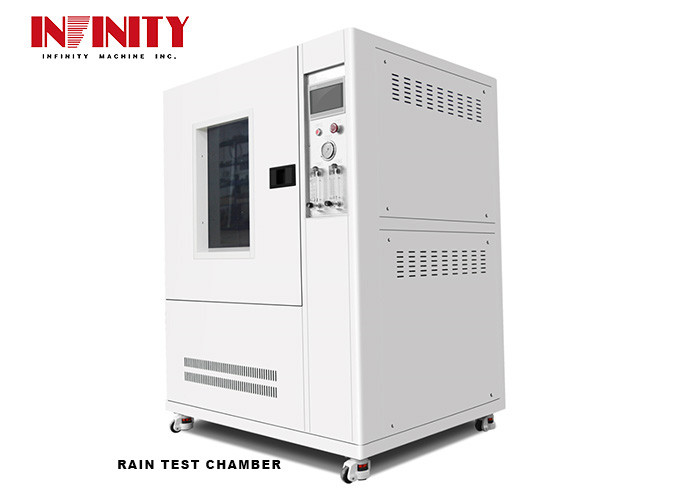

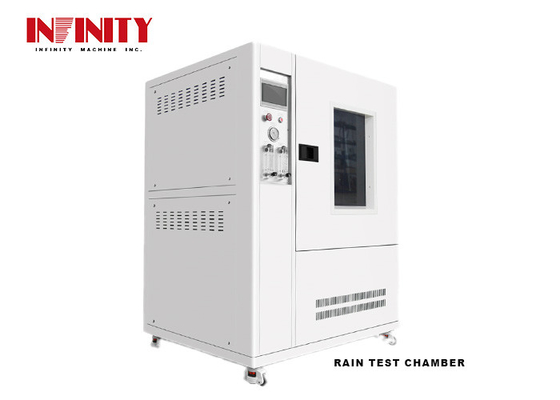

7 pollici touch screen PLC Controllo IPX1 ~ 4 grade impermeabile di prova della pioggia Camera di prova
Modello:IE50

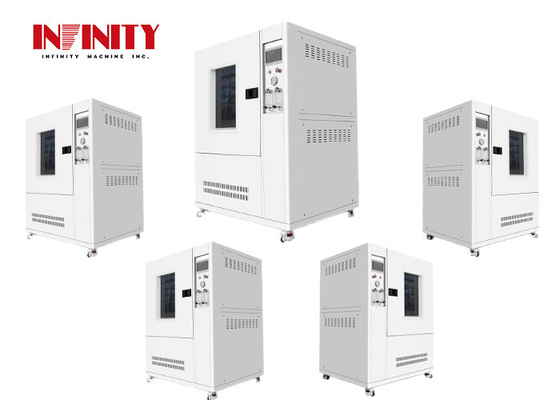

Visualizzazione delle apparecchiature:

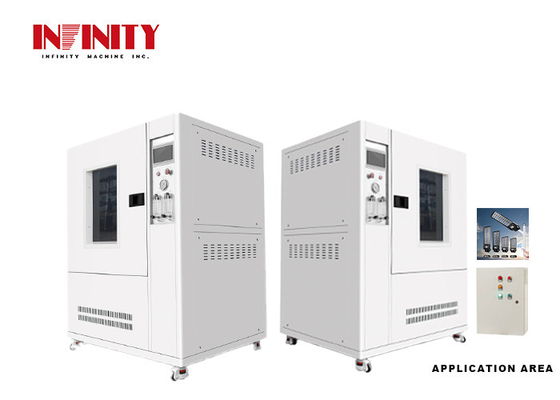

Aree di applicazione: illuminazione esterna, elettrodomestici, parti di auto e altri prodotti elettronici ed elettrici.
Funzione dell'apparecchiatura:La funzione principale di questa apparecchiatura è quella di utilizzarla per prodotti elettronici ed elettrici, lampade, armadi elettrici, componenti elettrici, automobili,motocicli e loro parti e altri prodotti sotto condizioni climatiche simulate di pioggia e spruzzi d'acqua per influenzare le proprietà fisiche e fisiche dei prodotti. altre prove di prestazione correlate. Dopo le prove, la verifica viene utilizzata per determinare se le prestazioni del prodotto soddisfano i requisiti, in modo da facilitare la progettazione del prodotto, il miglioramento,verifica e ispezione di fabbrica.
Norme:
Conformità con la norma IEC60529:1989 +A1:1999 +A2: 2013 "Gradi di protezione forniti dagli involucri (codice IP) ", GB4208-2017 "Livelli di protezione degli involucri (codice IP) " 14.2.1, 14.2.2, 14.2.3, 14.2.4 Clausole e requisiti delle figure 3 e 4.
Caratteristicas:
- Adatto per la prova del grado di impermeabilità dei prodotti IPX1, IPX2, IPX3, IPX4.
- Il guscio è fatto di piastre di acciaio di alta qualità e la superficie è verniciata con spray, rendendolo bello e resistente.
- La scatola interna, il giradischi, il tubo oscillante, ecc. sono tutti realizzati in piastre di acciaio inossidabile SUS304# per garantire che
- non arrugginiranno dopo un uso prolungato.
- Struttura della scatola; serbatoio d'acqua integrato, acqua riciclata; controllo automatico del flusso d'acqua e rilevamento dell'allarme di basso livello d'acqua.
- C'è una finestra di osservazione trasparente (in vetro temperato) sulla porta e all'interno della scatola è installata un'illuminazione a LED per facilitare l'osservazione delle condizioni interne di prova.
- IPX1,2:La scatola a goccia adotta un design a vuoto ed è realizzata in acciaio inossidabile; la posizione di contatto dell'ugello adotta un design a cono di ottone per facilitare l'installazione degli ugelli di spruzzo dell'acqua.
- IPX1,2:Dopo il completamento della prova, l'acqua in eccesso nella scatola a goccia può essere drenata per evitare l'accumulo di acqua e la scalabilità che blocca i fori di spillo.L'utente deve fornire la fonte d'aria)
- IPX3,4:La velocità e l'angolo del tubo oscillante sono regolabili con precisione e non vi è alcun problema di out-of-step (out-of-step:farà sì che il tubo oscillante si muova in modo anormale e colpisca l'asse centrale del giradischi, causando danni all'attrezzatura. danni)
- Misure di filtrazione: il filtro standard ad alta precisione può filtrare efficacemente le impurità nell'acqua del rubinetto; l'elemento filtro può essere sostituito regolarmente.
- Azionamento girante: utilizzando motori passo a passo di alta qualità domestici, la velocità e l'angolo possono essere impostati (regolabili) sul touch screen.e può controllare automaticamente la rotazione avanti e indietro (rotazione avanti e indietro): adatto per la prova di accensione con campioni per prevenire l'avvolgimento del filo).
- La camera di prova è dotata di una presa di alimentazione del campione (AC220, 10A).Interruzione di corrente (0-999min) - accensione (0-999min) - interruzione di corrente (0-999min), adatto ai campioni La corrente deve essere accesa e spenta durante la prova.
- Il tempo di prova può essere impostato sul touch screen e il range di impostazione è: 0-999min (regolabile).
- Il sistema di controllo centrale utilizza uno schermo touch da 7 pollici + PLC Panasonic. I componenti elettrici utilizzano marchi importati come LS e Omron. La tecnologia di cablaggio soddisfa gli standard nazionali.La struttura della scheda elettrica è ragionevole, il cablaggio è solido e i segni sono chiari.
- La base dell'apparecchiatura è dotata di 4 ruote mobili con freni per facilitare il movimento e il fissaggio.
- Una scatola di ricambi incorporata è installata per conservare i pezzi di ricambio comunemente utilizzati (come cacciavite esagonali, elementi filtranti, aghi, ecc.) per la comodità di conservazione e utilizzo dell'utente.
SriconversionePArametro:
| Io...TEMS |
Specificità |
| Dimensione interna ((W*D*H) |
900*900*1050 mm |
| Dimensioni esterne*D*H) |
1350*1120*1770 mm |
| Diametro del giradischi |
¢ 400 mm |
| Capacità di carico massima del giradischi |
50 kg |
| Altezza di sollevamento del giradischi |
450-750 mm ((Altezza del tavolo dal basso) |
| Il giradischi può essere inclinato |
0° o 15° (direzione orizzontale) |
| Velocità del giradischi |
1 -5 r/min ((Precisione regolabile) |
| Metodo di rotazione del giradischi |
Rotare sempre in avanti/rotare in avanti e in retromarcia in alternanza/rotare intermittente |
| Metodo di regolazione dei flussi |
La regolazione manuale è effettuata con un misuratore di portata con pannello di regolazione |
| Ttempo di esting |
0-999 min |
| Qualità totale dell'attrezzatura |
Circa 230 kg. |
| IPX1, 2 parti-parametri tecnici |
| Area della tavola a goccia |
600*600 mm |
| Dimensione dell'ugello IPX12 |
Diametro 0,4 mm |
| Distanza tra i fori di gocciolaggio |
20*20 mm |
| RIncasso |
IPX1 = 1 mm/min; IPX2 = 3 mm/min |
| Metodo di sollevamento della tavola a goccia |
Non sollevabile (fisso) |
| IPX3, parte 4 - Parametri tecnici |
| Dimensione del raggio del tubo oscillante |
R400 mm |
| R400 flusso del tubo oscillante |
1.1L/min±5% ((IPX3);1.8L/min±5% ((IPX4) |
| Dimensione del foro per lo spruzzo d'acqua |
0.4 mm |
| Distanza tra i fori di spruzzatura |
50 mm |
| Diametro interno del tubo oscillante |
15 mm |
| Angolo del tubo oscillante |
120o ((IPX3), 350o ((IPX4) o impostazioni personalizzate |
| Svelocità di oscillazione del tubo alare |
240° andata e ritorno 4S, 720° andata e ritorno 12S (controllo di precisione) o personalizzato |
| Parametri dell'acqua, dell'elettricità e del gas |
| Fornitura di alimentazione per i campioni di prova |
220 V |
| Potenza/potenza del dispositivo |
220V 50Hz 3,0KW ((o specificare) |
| Funzione di protezione della sicurezza |
Protezione contro le perdite, protezione contro la scarsità d'acqua, protezione contro i cortocircuiti |
| Requisiti per le fonti d'acqua |
Gli utilizzatori sono tenuti a configurare una fonte d'acqua per l'apparecchiatura nel sito di installazione, con una pressione dell'acqua non inferiore a 0,2 MPa, e a installare un rubinetto a 4 punti.Il rubinetto non deve essere più di 2 metri di distanza dall'apparecchiatura |
BbovinoPIstruzione:
Supporto e servizi:
Assistenza all'attuazione, installazione, formazione, taratura, manutenzione preventiva, supporto tecnico, aggiornamento, riparazione e ricambi.
Imballaggio del prodotto:
La camera di prova ambientaleLa cassa sarà sigillata e etichettata con le informazioni sul prodotto per una facile identificazione.
