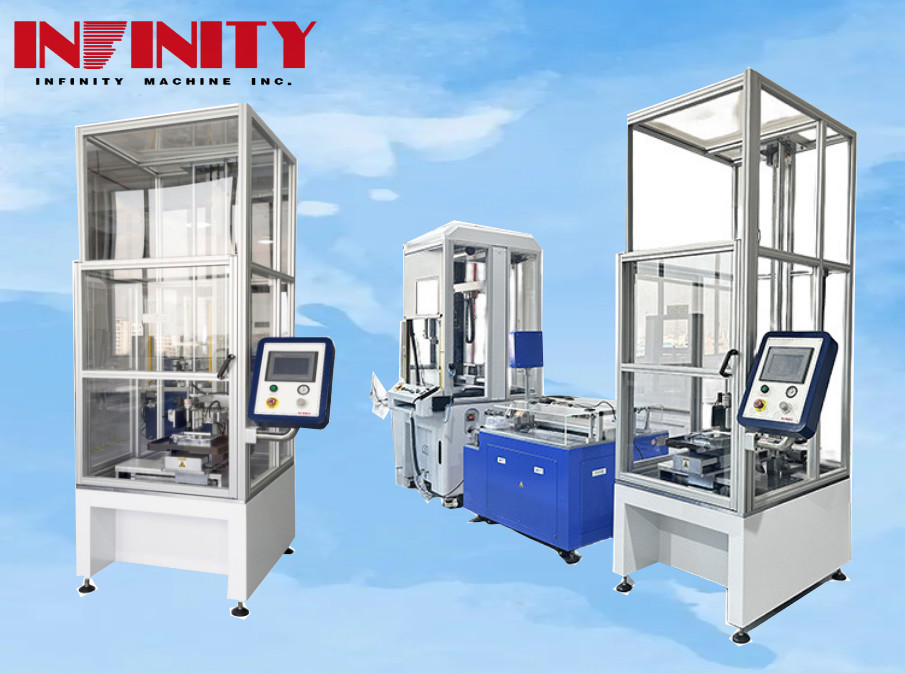

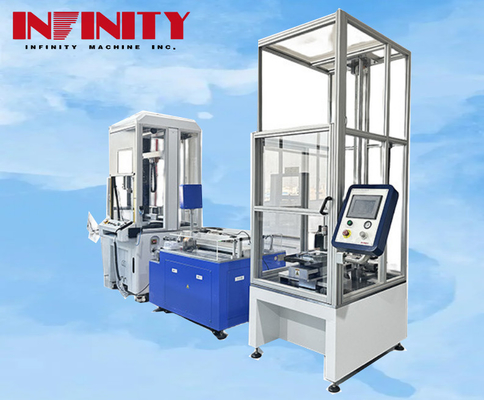

Macchina di prova automatica a tre assi per l'impatto di una palla di caduta per la prova di caduta senza caduta del tablet

Macchina di prova automatica a tre assi per l'impatto di una palla di caduta per la prova di caduta senza caduta del tablet

Modello: ID6150


Applicazione:
La macchina adotta la modalità di controllo PLC, l'ugello di aspirazione utilizza la pressione negativa del vuoto, tenendo diverse dimensioni di sfere d'acciaio, premere il pulsante di caduta, l'ugello di aspirazione,la palla di acciaio sarà utilizzata come prova di caduta libera, colpire la superficie del campione e testare la resistenza all'urto del campione, che è adatto per la prova di impatto di telefoni cellulari, tablet, prodotti audio e altri prodotti elettronici.

Caratteristiche:

• L'apparecchiatura utilizza il metodo di assorbimento a vuoto per assorbire le sfere d'acciaio, che è più accurato del metodo meccanico di caduta delle artigli.può essere programmato per realizzare la prova automatica a ciclo multipunto e migliorare l'efficienza della prova.
• Gli assi X, Y e Z sono azionati da un servomotore Panasonic giapponese, azionamento a vite a sfera di precisione, basso rumore e utilizzo durevole.
• L'interfaccia linguistica è semplificata / inglese, adatta per i clienti globali.
• L'interfaccia di funzionamento del software è semplice e facile da usare.
• La funzione di ripristino automatico e di raccolta automatica unici, può realizzare il ciclo di prova senza supervisione e automatico.l'impatto della palla d'acciaio sul campione durante l'avvio e il funzionamentoQuando la piattaforma XY è posizionata nella posizione del foro del cono e del coassia della sfera,il cilindro viene rilasciato e cade la palla d'acciaioDopo che l'asse Z lascia cadere la palla, il ciclo viene eseguito.
• L'intera macchina adotta il design della struttura del pavimento, il pannello di funzionamento può ruotare, in modo che l'operatore più vicino all'area di prova, più conveniente carico e scarico dei campioni.
• L'apparecchiatura fornisce il perfetto meccanismo di rilevamento dei guasti dello stato di funzionamento e fornisce il corrispondente messaggio di informazione sugli errori,e conduce il rilevamento in tempo reale e l'elaborazione del guasto del servo, guasto dei sensori, guasto limite degli assi X, Y e Z, in modo da massimizzare la protezione della sicurezza personale e delle attrezzature.
• Il dispositivo è dotato di una funzione laser a infrarossi in grado di individuare con precisione la posizione del punto di atterraggio e di consentire al tester di determinare con precisione la posizione di prova.
• La formula di prova è memorizzata nella memoria RAM del sistema, che è semplice e conveniente da leggere e da modificare la posizione di prova.

Parametri delle specifiche:

Controllo del dispositivo Interfaccia:

Grafico di flusso d'azione:

                                                         1.Clampare il campione e posizionare la palla al foro del cono


                                                           2L'asse Z scende e assorbe la palla d'acciaio.

                                                           3Prendi la palla d'acciaio e sali all'altezza di impatto impostata.

                                                           4.Posizionare le piattaforme X e Y al punto di impatto

                                                                     5La palla cade e colpisce il punto di impatto.

                  6Nel momento in cui la palla rimbalza, il cilindro si allunga per fissare la palla d'acciaio per evitare un colpo secondario.

7Dopo che la piattaforma XY è posizionata nella posizione del foro conico ed è coassiale con la palla, il cilindro viene rilasciato e la palla d'acciaio viene abbassata.La palla d'acciaio si reimposta automaticamente al centro del foro conicoDopo che l'asse Z cade per raccogliere la palla, il ciclo viene eseguito.

Supporto e servizi:

Assistenza all'attuazione, installazione, formazione, taratura, manutenzione preventiva, supporto tecnico, aggiornamento, riparazione e ricambi.

Imballaggio e trasporto:

Imballaggio del prodotto:

La macchina di prova dell'impattoLa cassa sarà sigillata e etichettata con le informazioni sul prodotto per una facile identificazione.

Spedizione:

La spedizione delMacchina di prova di impattoIl trasporto sarà organizzato per garantire la consegna tempestiva e la gestione sicura del prodotto.Il cliente sarà fornito con le informazioni di tracciamento per monitorare lo stato della spedizione.
