Macchina di prova a ciclo flessibile per la prova di stanchezza da piegatura dei cavi multiconduttori SFF-8417 e ISO 19642-2:2023

Macchina di prova a ciclo flessibile per la prova di stanchezza da piegatura dei cavi multiconduttori SFF-8417 e ISO 19642-2:2023

Macchina di prova a ciclo flessibile per la prova di stanchezza da piegatura dei cavi multiconduttori SFF-8417 e ISO 19642-2:2023
Flex Cycle Testing Machine For SFF-8417 And ISO 19642-2:2023 Multi Conductor Cable Bending Fatigue Test
Macchina di prova a ciclo flessibile per la prova di stanchezza da piegatura dei cavi multiconduttori SFF-8417 e ISO 19642-2:2023
Dettagli:
Luogo di origine: Made in China
Marca: Infinity Machine Inc.
Certificazione: ISO
Numero di modello: C5092
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: Negotiate
Imballaggi particolari: Carta trasparente + spugna + cartone di legno
Tempi di consegna: 35-40 giorni dopo la conferma dell'ordine
Termini di pagamento: T/T
Capacità di alimentazione: 50 set al mese
Contatto
Descrizione di prodotto dettagliata
Nome del prodotto: Macchine per test a ciclo flessibile per cavi multiconduttori SFF-8417. Procedura di test a ciclo fl Modello: C5092
Applicazione: Le macchine per prove di flessione ciclica dei cavi sono adatte per le prove di flessione del cavo m norma di prova: Procedura di test del ciclo flessibile per cavi multiconduttori SFF 8417; ISO 19642-2:2023 Test di f
Importo della prova: 2 PZ Prova velocità: 10~60rpm±2cpm (frequente utente di 13rpm)
Gamma di angolo: ±90° / 0°~180° Cicli di prova: 1 ¢ 999,999 volte
Energia: AC220V monofase o 120V±10%, 50/60Hz Garanzia: 1 anno
Evidenziare:

Prova di stanchezza da piegatura del cavo multiconduttore

,

Macchina di prova del ciclo di flessibilità della piegatura

,

2 PCS Flex Cycle Testing Machine (macchina di prova a ciclo flessibile)

Macchina per test a ciclo flessibile per cavi multiconduttori SFF-8417. Procedura di test a ciclo flessibile
Panoramica del prodotto

Il Cable Cycle Flex Tester C5092 è una macchina di prova specializzata progettata per valutare le prestazioni di fatica a flessione di vari tipi di cavi in ​​conformità con gli standard ISO 19642-2 e le procedure di prova SFF-8417.

Questa apparecchiatura per prove di fatica a flessione ciclica dei cavi automobilistici è progettata per valutare la conduttività del cavo dopo ripetuti cicli di flessione, fornendo una valutazione critica della qualità per il cablaggio del veicolo e altre applicazioni di cavi.

Applicazioni
  • Cavi multiconduttori
  • Cavi di comunicazione
  • Cavi dati
  • Cavi robotici
  • Cavi automobilistici
  • Fili degli auricolari
  • Cavi macchina
Metodologia di test

Il processo di test prevede il cortocircuito del collegamento di un'estremità del cavo, il suo fissaggio a una piastra rotante, l'applicazione di pesi calibrati e l'esecuzione di movimenti rotatori controllati da sinistra a destra per valutare la conduttività del cavo dopo cicli ripetuti.

Standard di conformità
  • ISO 19642-2 Veicoli stradali - Cavi automobilistici - Parte 2: Metodi di prova
  • ISO 19642-2:2019 e ISO 19642-2:2023
  • ISO14572
  • GB/T25085.2--2024
  • Procedura di test del ciclo flessibile del cavo multiconduttore SFF 8417
Specifiche tecniche
Parametro Specifica
Modello C5092
Importo di prova 2 PZ
Prova velocità 10~60 giri/min±2 cpm (utente frequente di 13 giri/min)
Intervallo angolare 90°
Angolo di visualizzazione minimo ±1°
Cicli di prova 1~999.999 volte
Raggio della ruota guida R13, R19, R25, R37, R55, R69, R82, R107 (sostituibile) 4 set
Diametro della piastra di rotazione 275 mm
Pesi 100g, 200g, 500g, 1000g (o personalizzare)
Dimensioni (L*P*A) 1280*724*1320mm
Peso 350kg
Alimentazione elettrica AC220V / AC120V monofase 50/60Hz 5A o specificato dall'utente
Immagini del prodotto

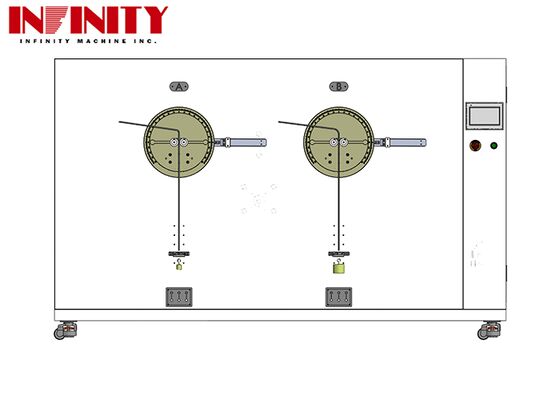

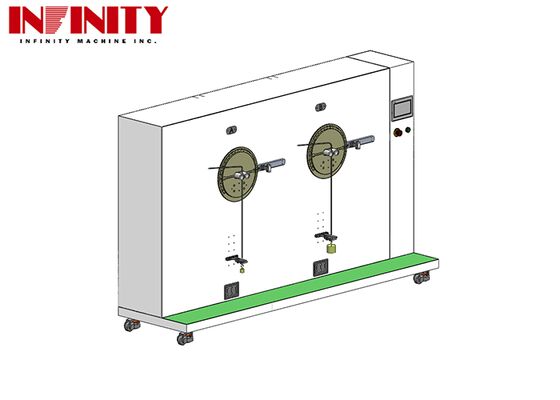

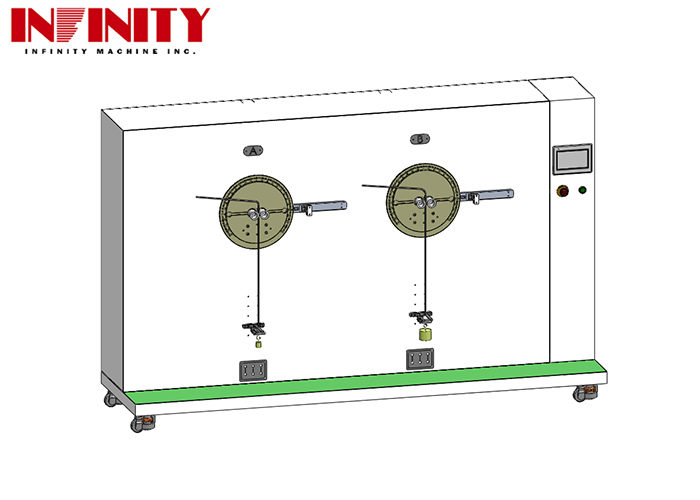

Automotive Cables Cyclic Bending Fatigue Test Machine diagram showing testing configuration ISO 19642-2:2023 Cyclic Bending Test Apparatus for Automotive Wires Cyclic Bending Test Equipment for Automotive Cables ISO 19642-2:2023
Imballaggio e spedizione
Imballaggio del prodotto

Le apparecchiature per prove di flessione ciclica dei cavi automobilistici sono imballate in robuste casse di legno per evitare danni durante il trasporto. Ogni cassa presenta chiari contrassegni di spedizione per una facile identificazione e movimentazione.

Spedizione

Collaboriamo con compagnie di spedizioni affidabili per garantire una movimentazione sicura e una consegna puntuale. I clienti ricevono informazioni di tracciabilità complete per monitorare lo stato della spedizione durante tutto il processo di trasporto.
